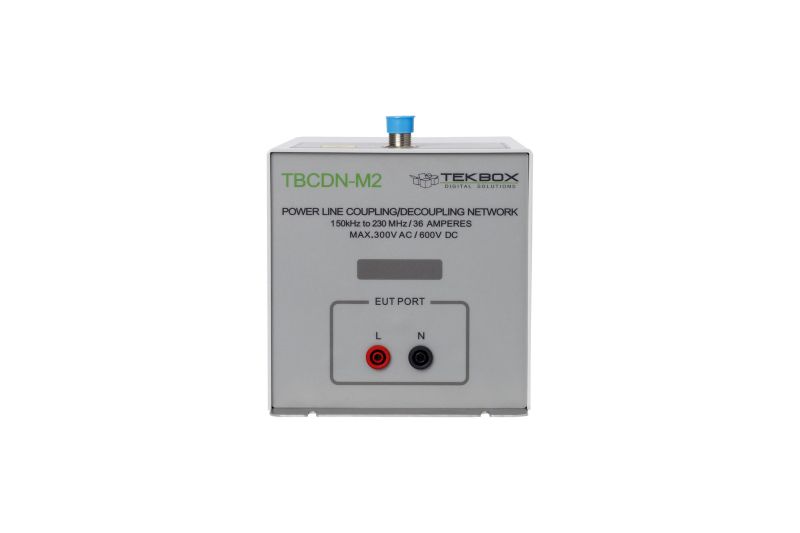

TBCDN-M2

Description

TBCDN-M2 Koppeln von Entkopplungsnetzen M2 Das TBCDN-M2 ist ein Kopplungs-Entkopplungs-Netzwerk zur leitungsgebundenen Störfestigkeitsprüfung nach IEC 61000-4-6. Der TBCDN-M2 entspricht der IEC 61000-4-6 Annex D2. Es wurde entwickelt, um Gleichtaktstörsignale im Frequenzbereich von 150 kHz bis 230 MHz in ungeschirmte AC- und DC-Stromversorgungsleitungen einzuspeisen. SPEZIFIKATIONEN Maximale Versorgungsspannung: 300V AC, 600V DC Maximaler Strom: 36A Frequenzbereich: 150 kHz - 230 MHz Maximale HF-Eingangsleistung: 6,5 W CW Maximale HF-Eingangsspannung: 32 V Gleichtaktimpedanz: 150 kHz - 24 MHz:
